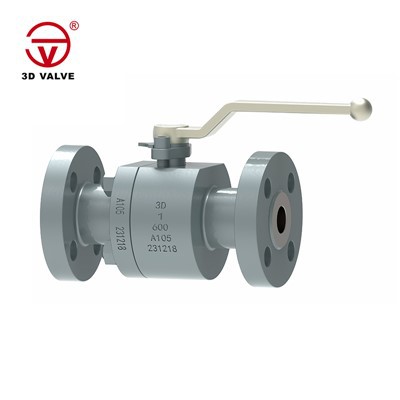

Princip plutajućeg kuglastog ventila od kovanog čelika: Ova vrsta kovanog kuglastog ventila ima plutajuću kuglu koju podupiru dva sjedišta ventila. Pod učinkom srednjeg pritiska, sama kuglica može generirati određeni pomak kako bi se pritisnula na brtveni prsten sjedišta na izlazu, jamčeći nepropusnost na izlazu.
|
Ne. |
Dio |
Materijal |
|
1 |
Hauba |
ASTM A105+ENP A182-F6, F304, F316, F316L, F304L, F51 |
|
2 |
Sjedalo |
PTFE RPTFE PEEK PPL |
|
3 |
Brtva za tijelo |
PTFE grafit |
|
4 |
Potisna podloška |
A105+ENP A182-F6, F304, F316, F316L, F304L, 17-4PH, F51 |
|
5 |
stabljika |
Ne hrđajući Čelik |
|
6 |
Stop Nut |
Ugljični čelik |
|
7 |
Opružna brtva |
A216-WCB 10256+Cr |
|
8 |
Poluga |
ASTM A182-F304, F316 |
|
9 |
Rezervni prsten |
1015+Cr ugljični čelik+Cr |
|
10 |
Ograničena ploča |
Ne hrđajući Čelik |
|
11 |
Zatik za pozicioniranje |
PTFE grafit |
|
12 |
Pakiranje |
PTFE |
|
13 |
"O-prsten |
NBR Viton |
|
14 |
Antistatička opruga |
Nehrđajući čelik SS316 |
|
15 |
Lopta |
ASTM A105+ENP ASTM A182-F6, F304, F316, F316L, F51 |
|
16 |
Tijelo |
ASTM A105+ENP A182-F6, F304, F316, F316L, F304L, F51 |
|
17 |
Klinac |
ASTM A193-B7, B8M, B8, B8M |
|
18 |
Orah |
ASTM A194-2H, 2HM, 8, 8M |
Značajke dizajna
Plutajući kuglasti ventil od kovanog čelika dizajniran je u skladu s ISO17292, API 608, BS 5351, GB/T 12237;
Jednostavna struktura s dobrom nepropusnošću i malim zakretnim momentom;
Imati smanjeni tip provrta i tip punog provrta s minimalnim otporom protoka (zapravo nula);
Pakiranje niske emisije;
Protupožarni, antistatički i dizajn stabla protiv ispuhivanja;
Dodatni uređaj za zaključavanje
Dodatna ISO 5211 gornja prirubnica
Paleta proizvoda
Materijal tijela: ugljični čelik, nehrđajući čelik, legirani čelik
Nazivni promjer: 1/2"-6"(DN15~DN150)
Krajnji priključak: RF, RTJ, BW, THR, SW
Raspon tlaka: Klasa 150 – 2500 (PN16~PN420)
Rad: ključ, pužni zupčanik, električni, itd
